产品概述

HIFC系列箱體式离心通风机分為通风和消防排烟型两类，具有效率高、噪声低、耐高温、性能优良、结构新颖、振动小、重量轻、安装方便等优点。广泛应用于宾馆、饭店、礼堂、地下室、厂矿企业的車间、办公楼等需要消防并通风换气的场合使用。

本系列风机机号有No9 ~ No36总共11个型号，风量1500~100000m³/h,风压200~1800Pa。当NXTC系列产品输送烟气介质温度為280℃时，能保证连续运行1小时以上；当环境介质温度為80℃~100℃时，能保证長期连续运行。输送气體不允许夹带粘性物质，尘土及硬质颗粒含量不大于150mg/m³。

风机的分类与使用

HIFC系列箱體式离心通风机分A型和B型两种。電机安装在箱體外為A型，電机安装在箱體内為B型。A型用于消防排烟，B型用于通风换气。

HIFC系列产品可根据用户不同用途选用不同電机安装型式及选配不同電机：可分為Ⅰ、Ⅱ两种类型，其中Ⅰ型為单速型，Ⅱ型為双速，配用双速電机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频電机和变频控制器，实现变频调速，建议调节频率锁定在范围25Hz ~ 50Hz。

产品特点

1、箱體结构采用铝合金拼装式结构，框架及其联结件為特殊设计。外型美观、流畅、稳重。

2、采用大尺寸检视门，便于维修人员进出。检视门与框架之间利用活动锁扣固紧，装拆非常方便。

3、箱體面板采用三明治面板形式，中间层為消音材料，具有降低噪音的作用。

  产品外形图和尺寸

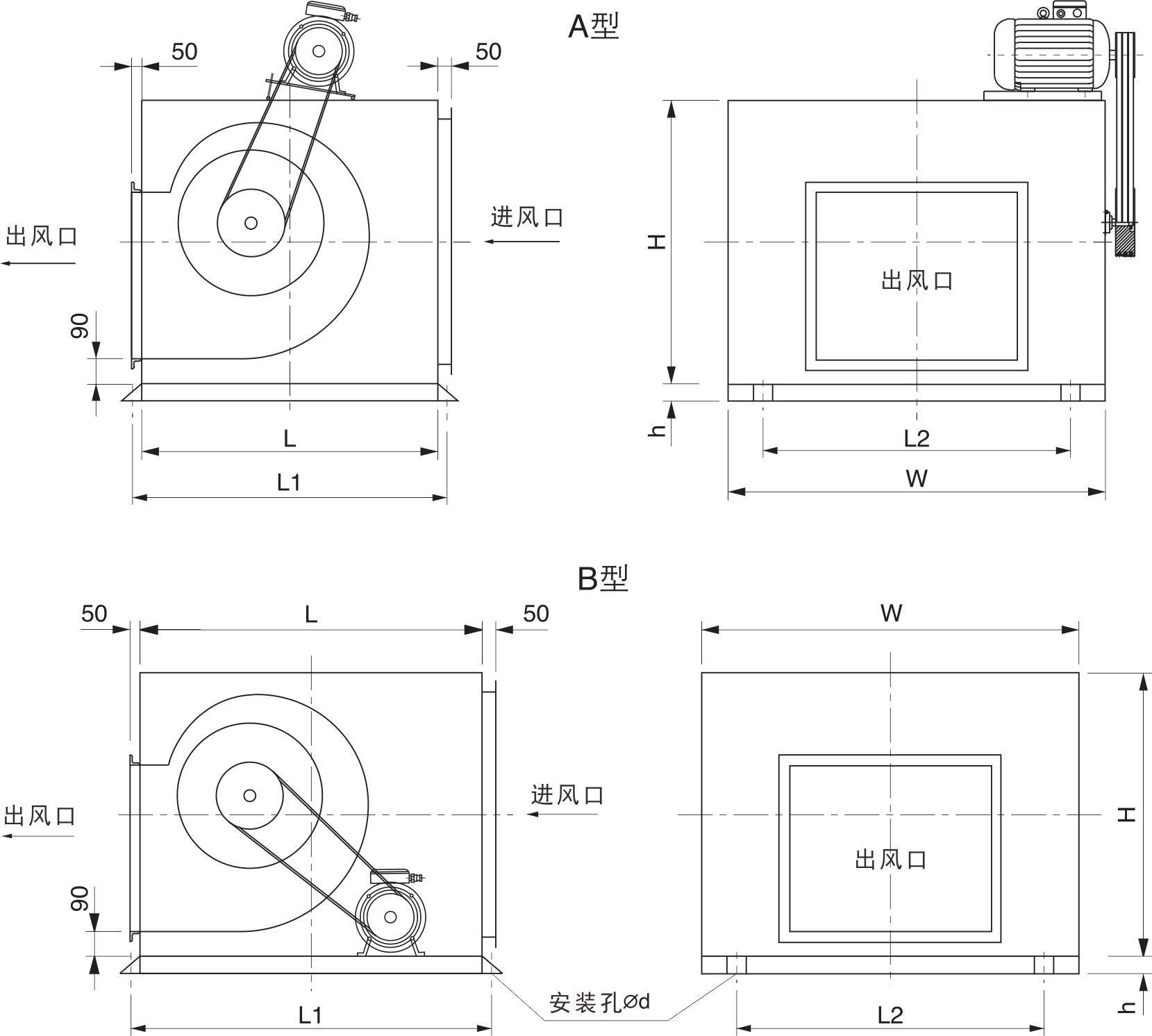

产品外形图

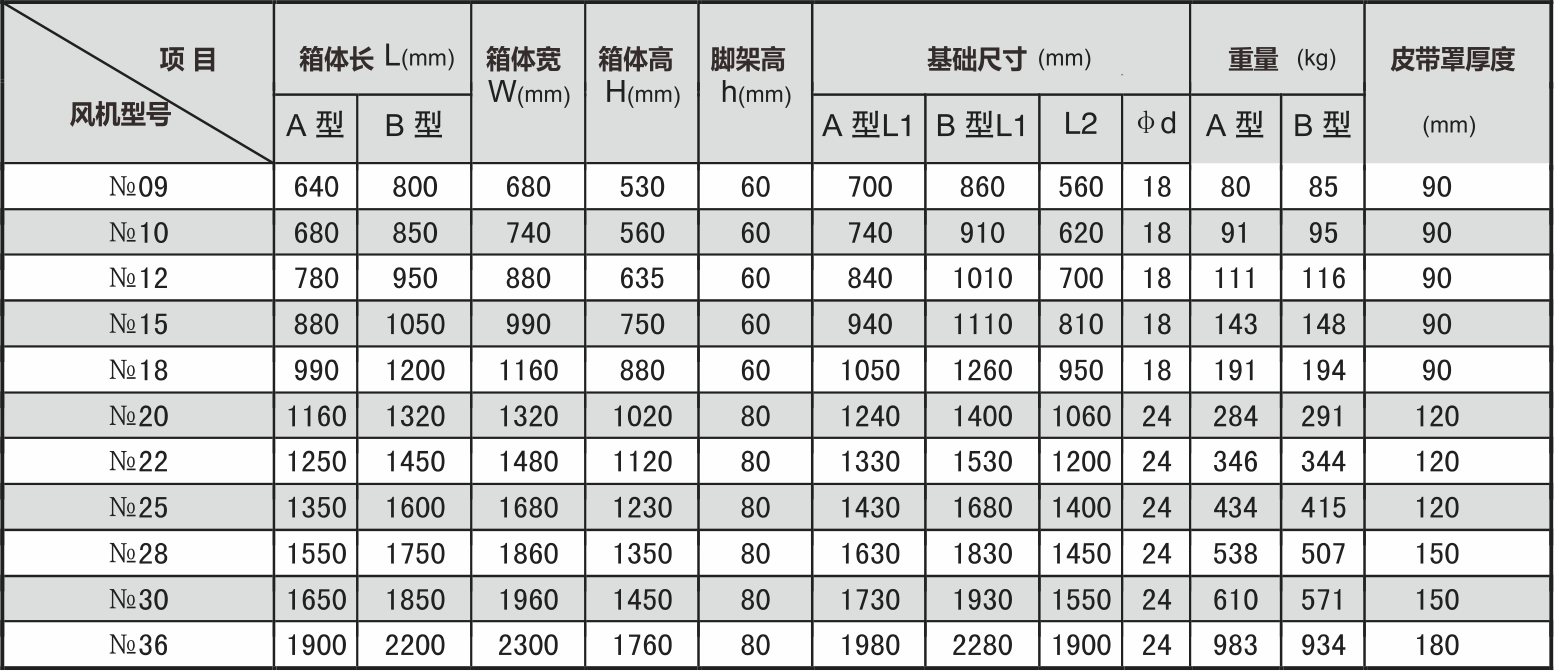

产品外形尺寸表

注:1.A型风机高度未计入電机高度,宽度未计入皮带罩宽度。

2.表中重量為双层面板重量,单位计入電机重量。

3.如选用的電机规格超过本样本范围，或选用本样本以外的风口位置型式的，其外形尺寸可能会出现变化，可根据用户实际需求落实。

 产品安装及风口位置

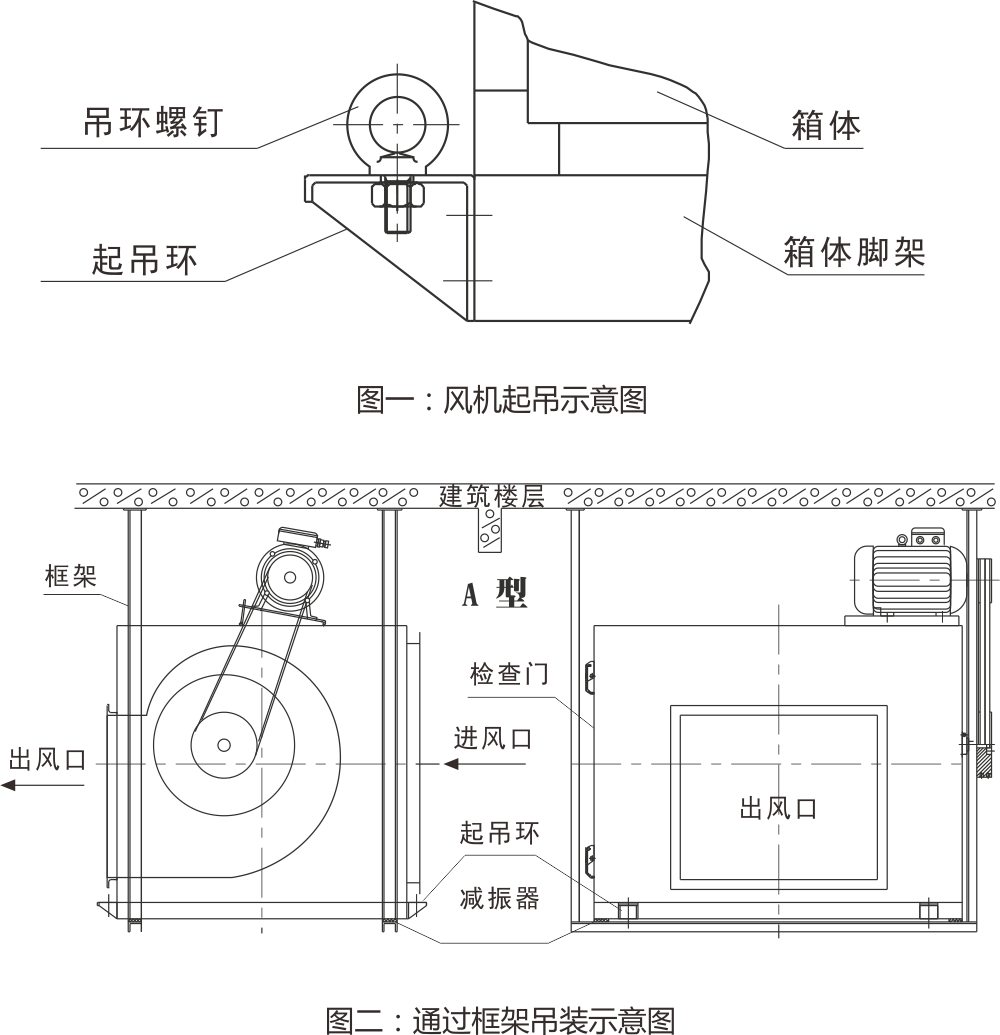

 风机安装示意图

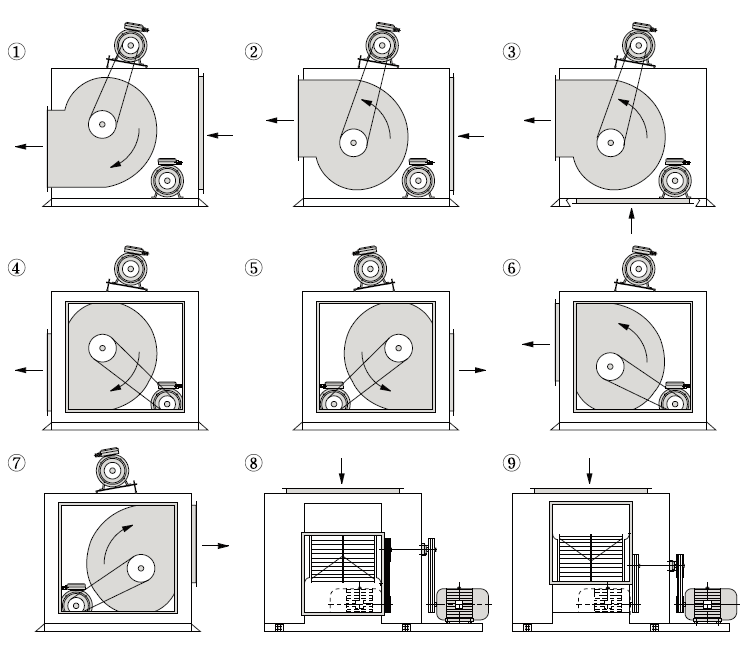

风机出风口位置示意图
