产品概述

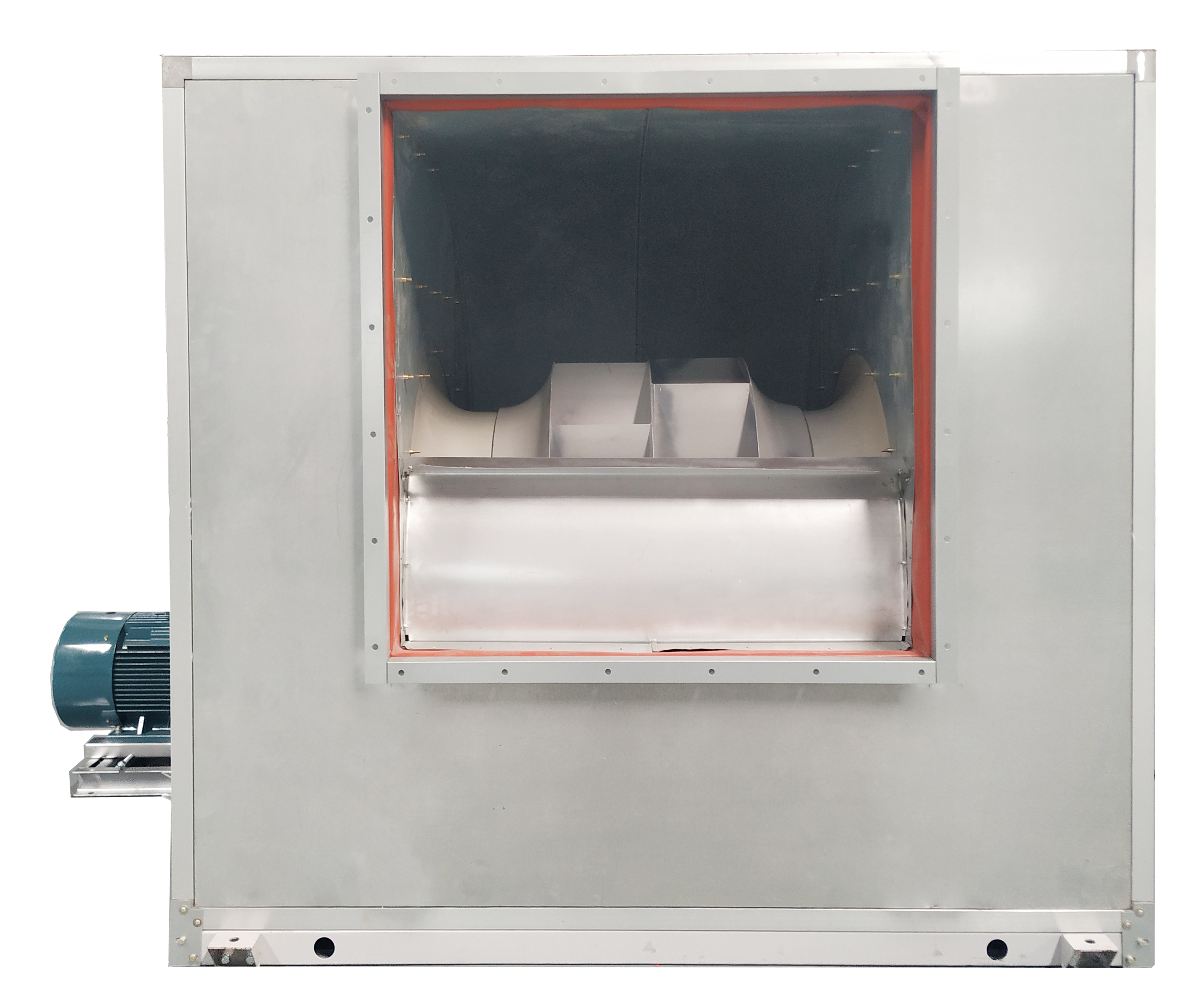

HTFC-V系列箱體式离心风机是一种叶片為后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机、電机、轴承、传动件、消声型箱體等组成。根据安装位置的不同，提供12种不同的角度的进出风口位置，以满足用户不同的安装需要。

适用场所

HTFC-V系列后倾式双吸离心风机主要用于大型商场、地铁、體育馆、展览中心和宾馆等建筑物的通风换气系统及中央空调机组、空气净化机组、风机盘管机组等配套要求而开发的具有当前國内先进水平的产品。

风机特点

该系列风机具有性能优、噪声低、重量轻、外形美观、安装方便等特点，尤其在大流量區，其有效容积流量比传统的风机要大1～2倍。

风机结构

HTFC-V系列风机的风量由500m3/h～220,000m3/h，全压可达到3200Pa；叶轮规格共19种，直径从180mm到1400mm,对应机号№1.8，№2，№2.25，№2.5，№2.8，№3.15，№3.55，№4，№4.5，№5，№5.6，№6.3，№7.1，№8，№9，№10，№11.2，№12.5，№14。风机的驱动方式為皮带传动，通过配用不同的皮带和電机，可满足范围极為宽广的性能要求。

HTFC-V系列风机有单机、整机、箱體式三种型式。

单机主要由机壳、叶轮、框架、主轴、轴承等部分组成，但不包括電机、皮带、带轮、底架和消音箱體；整机包括单机和電机、皮带、带轮、底架，但不包括消音箱體；箱體式包括整机和消音箱體。

产品安装及风口位置

风机安装示意图

风机出风口位置示意图
